تفكيك iPhone Duo يكشف بطاريتين وتصميم مفصلات معقدًا وتحديات الإصلاح

كشفت مقاطع تفكيك هاتف iPhone Duo القابل للطي عن تصميم داخلي مختلف عن هواتف آبل التقليدية، بعد أيام من بدء طرحه في الأسواق، وأظهرت مقاطع نشرها متخصصون في الإصلاح، من بينهم REWA Technology وPhone Repair Guru، تفاصيل نظام البطارية المزدوجة والمفصلة واللوحات الإلكترونية داخل الهاتف.

ويوضح التفكيك أن آبل صممت الهاتف من البداية ليتناسب مع آلية الطي، بدلًا من الاعتماد على الهيكل الداخلي المستخدم في هواتف آيفون السابقة، وظهرت أبرز الاختلافات في توزيع البطاريات والمكونات الإلكترونية وطريقة توصيل نصفي الجهاز، إلى جانب صعوبة الوصول إلى الشاشة الداخلية القابلة للطي.

بطاريتان منفصلتان

واعتمدت آبل في الهاتف على بطاريتين موزعتين بين نصفي الجهاز، تبلغ سعة الأولى 2,962 mAh، بينما تصل سعة الثانية إلى 1,921 mAh، بإجمالي سعة يبلغ 4,883 mAh، وتثبت البطاريتان باستخدام مادة لاصقة يمكن تحريرها كهربائيًا عند تطبيق شحنة منخفضة، ما يسمح بفصلهما ورفعهما دون الاعتماد على أساليب الإزالة التقليدية.

ويسمح هذا التصميم بفصل البطارية عن أحد نصفي الهاتف مع استمرار الجهاز في العمل، وفقًا لما أظهرته عمليات التفكيك، وهو ما يكشف عن طريقة تعامل آبل مع توزيع الطاقة داخل الهيكل القابل للطي، مع الاحتفاظ بإمكانية الوصول إلى البطاريات أثناء عمليات الصيانة.

تصميم داخلي

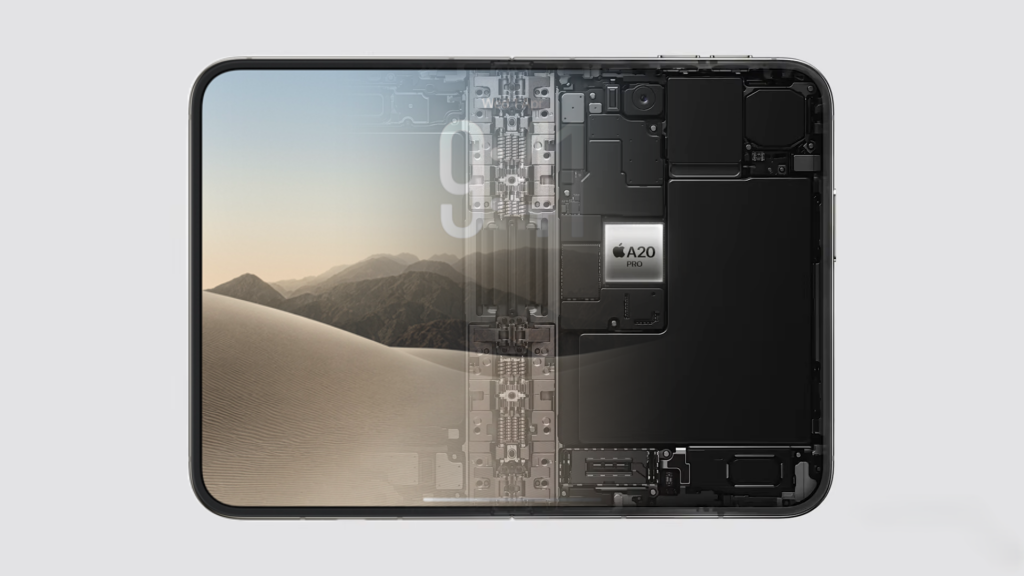

وأعادت آبل تصميم اللوحة الإلكترونية الرئيسية، مع التخلي عن ترتيب اللوحات المتراصة المعروف باسم تصميم الساندويتش في عدد من هواتفها الحديثة، واستخدمت لوحة أصغر حجمًا تضم معالج A20 Pro بجوار ذاكرة وصول عشوائي بسعة 12 GB، مع اتصال مباشر بغرفة تبخير حرارية للمساعدة في إدارة الحرارة أثناء تشغيل المهام الثقيلة.

ويوصل كابل مرن لوحة إلكترونية ثانوية بين نصفي الهاتف، بينما يأتي منفذ USB-C في وحدة مستقلة مثبتة بعدد محدود من البراغي، ما يسهل استبداله مقارنة بالمكونات الأكثر تعقيدًا، كما أظهرت عملية التفكيك أن الوصول إلى الكاميرات الخلفية لا يتطلب التعامل مع جميع أجزاء الهيكل.

وتختلف صيانة الشاشة الداخلية عن بقية المكونات، إذ يتعين على الفني إزالة الغطاء الخلفي والشاشة الخارجية أولًا، قبل الوصول إلى مجموعة الشاشة الداخلية والبطاريات، وتثبت شاشة OLED القابلة للطي باستخدام كمية كبيرة من المواد اللاصقة، كما تتصل بكابلات مرنة دقيقة تنقل التوصيلات الخاصة بكاميرات السيلفي الموجودة أسفل الشاشة.

إصلاح مكلف

وتضم الطبقة الخارجية للشاشة الداخلية غشاءً مطفيًا بتقنية النانو، يهدف إلى تقليل انعكاسات الضوء والمساعدة في إخفاء أثر الطية، لكنه يضيف طبقة أخرى إلى عملية الإصلاح، ويجعل استبدال الشاشة أو المفصلة المحملة بنظام زنبركي مهمة تستغرق وقتًا أطول وقد تكون مرتفعة التكلفة.

وأصدرت آبل دليل إصلاح رسميًا للهاتف، يتناول البطاريات والشاشات والمفصلة وزر Touch ID، مع اختلاف مستوى سهولة التعامل مع كل مكون، إذ يتميز منفذ الشحن المستقل بإمكانية استبداله بسهولة نسبية، بينما تظل الشاشة الداخلية والمفصلة من الأجزاء الأكثر حساسية أثناء الصيانة.
